輸出類型：晶體管漏型。
輸出點數：16點。
負載電壓：DC12/24。
負載電流：0.1A。
連接方式：端子排。
共用公共端點數：8點。
結構化文本語言是用結構化的描述文本來描述程序的一種編程語言三菱AJ71C23-S3。
它是類似于語言的一種編程語言。在大中
型的PLC系統中，常采用結構化文本來描述控制系統中各個變量的關系AJ71C23-S3
主要用于其他編程語言較難實現的用戶程序編制。
結構化文本編程語言采用計算機的描述方式來描述系統中各種變量之間的各種運算關系，
完成所需的功能或操作。
大多數PLC制造商采用的結構化文本編程語言與BASIC語言、PASCAL語言或C語言等語言相類似，
但為了應用方便，在語句的表達方法及語句的種類等方面都進行了簡化三菱AJ71C23-S3。
結構化文本編程語言的特點：采用語言進行編程，可以完成較復雜的控制運算，
需要有一定的計算機語言的知識和編程技巧，
對工程設計人員要求較高。直觀性和操作性較差。A1SP60脈沖模塊是一個16點的DC24V輸入模塊，
既能當作一般的輸入模塊，
也能作為脈沖模塊，
脈沖功能使得順控程序中的輸入訊號寬度可以短至0.5ms也不致丟失，
一旦有脈沖訊號輸入，該狀態就被記憶，
A1SP60能確保順控程序至少有一遍控所記憶的狀態運行，
輸入可設置成4個塊，

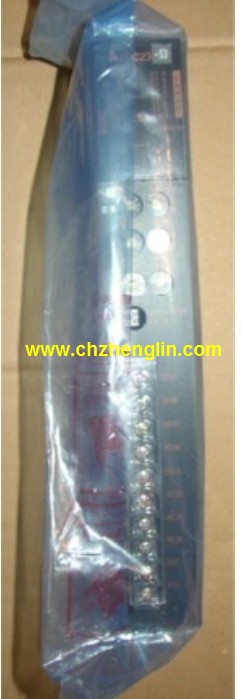

每個塊可設置成一般功能或脈沖功能三菱AJ71C23-S3三菱上位控制器連接模塊。RS-232：1個，RS-422/485：1個。
傳輸速度：0.3～19.2kpbs。
計算機連接功能。
到此為止系統的硬件電氣線路已經確定。
打印機/周連設備連接用，BASIC語言功能對應。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇三菱上位控制器連接模塊。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行。
設計PLC外圍硬件線路三菱上位控制器連接模塊。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。輸出點數：32點。
電壓：DC12/24V。
OFF時漏電流：0.1mA。
輸出類型：晶體管輸出(sink type)。
應答時間：2ms。
38點端子臺。
帶浪涌吸收器。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制電磁閥所需的I/O點點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點三菱AJ71C23-S3AJ71C23-S3。
