輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/7mA。
輸出形式：晶體管輸出，漏型。
輸出點數：16點三菱A65P。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC24V/0.5A。
外部連接：1線式/1線式A65P
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。輸出點數：32點三菱A65P。
電壓：DC24V/AC240V，2A/1點，5A/1個公共端。
輸出類型：繼電器輸出。
應答時間：12ms。
8點/1個公共端。
38點端子臺。
帶浪涌吸收器。
CE認證。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等三菱A65P。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點三菱電源模塊。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，

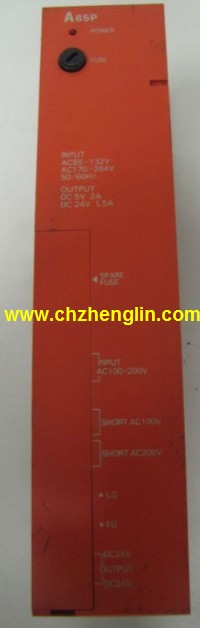

一般情況、各種位置開關都需占用2個輸入點三菱電源模塊三菱電源模塊。AnS、QnAS總線連接，閱讀器寫入程序2通道連接。I/O槽：5槽。
可否安裝電源組件：：否A65P。
外形尺寸：260*130。
共有兩種類型的擴展底板，
一種可插入電源模塊，另一種種則沒有三菱A65P。
選擇何類型的基板取決于總的DC5V電流消耗和CPU主基板上的電源供應。
如果總需求低于電源輸出，無需另加電源，
那么可以選擇較經濟的擴展基板。
CPU主基板的兩端都有擴展接口，可用擴展電纜連。
