晶體管輸出。
控制軸數：4軸。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)三菱R60AD4。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
大輸出脈沖：200000pulse/s。
伺服間的大連接距離：2mR60AD4
外部配線連接方式：40針連接器兩個。
直線插補：2軸、3軸、4軸。
圓弧插補：2軸。
輕松進行定位控制
定位模塊使用通過工程軟件設定的“定位數據”進行位置控制和速度控制等。
在該位置控制和速度控制中還配備了增加“條件判斷”后執行或重復執行的定位數據等定位控制功能三菱R60AD4。
例如，在汽車車門的密封工序中，需要進行的定位控制，
以便將密封劑涂抹在車門的密封部分。
因此，需通過直線和圓弧追溯準確的軌跡，執行插補控制。
定位模塊包括晶體管輸出型和差分驅動器輸出型2種，可根據連接的驅動模塊進行選擇三菱R60AD4。
選擇差分驅動器輸出型時，可輸出高5Mpulse/s的高速脈沖并進行長10m的遠距離連接。
這些定位模塊可進行位置控制和速度控制。
除以往的直線插補功能、圓弧插補功能以外，還全新配備了螺旋線插補功能，
可用于需進行銑削加工等復雜控制的用途。模擬量輸入通道數：8CH三菱模擬量輸入模塊。
精度
環境溫度25正負5°C：正負0.1%以內。
環境溫度0～55°C：-。
溫度系數：正負35ppm/℃。
共通
轉換速度：10ms。
通道間緣：隔離變壓器緣。
對大輸入：正負15V、30mA。
外部配線連接方式：40針連接器。
電壓輸入
模擬量輸入電壓：DC?10～10V。
數字量輸出值：?32000～32000三菱模擬量輸入模塊。
電流輸入
模擬量輸入電流：DC0～20mA。
數字量輸出值：0～32000。

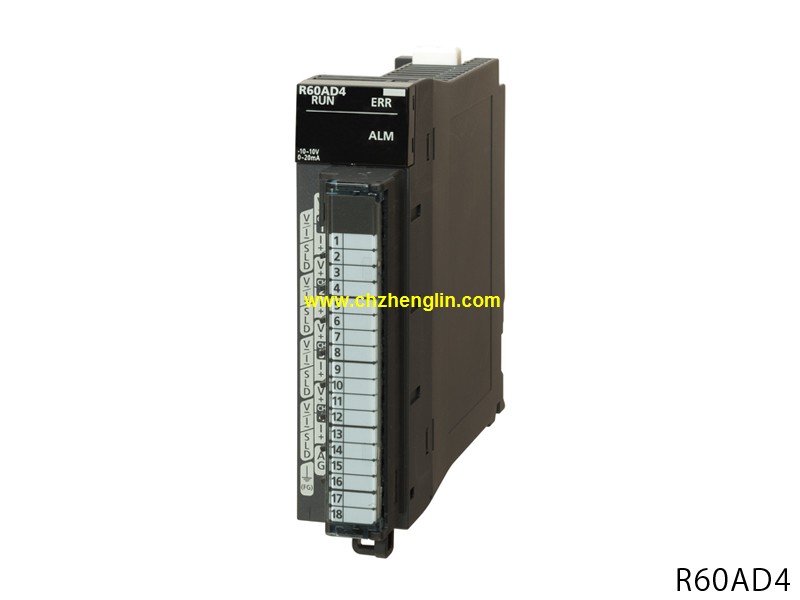

模擬量輸入模塊為將外部的模擬量信號導入可編程控制器的接口。
可選擇通道間緣有無、電壓輸入、電流輸入、電壓/電流混合輸入、熱電偶輸入、測溫電阻（ RTD）輸入型等用于各種用途的模塊三菱模擬量輸入模塊。
過濾高頻干擾。
模擬量輸入模塊已配備一階滯后濾波器。
使用一階滯后濾波器后，可獲得消除高頻干擾成成分的模擬量輸入信號R60AD4。
可通過參數設定濾波器時間常數，無需程序即可輕松使用。
通過報報警輸出執行事件驅動型程序
強化了根據報警輸出標志執行中斷的功能，方便進行預防性維護三菱R60AD4。
模擬量輸入信號的測量值和變化率過設定的上下限范圍時，
無論程序的掃描時間如何，均可執行中斷處理，迅速應對異常情況。
