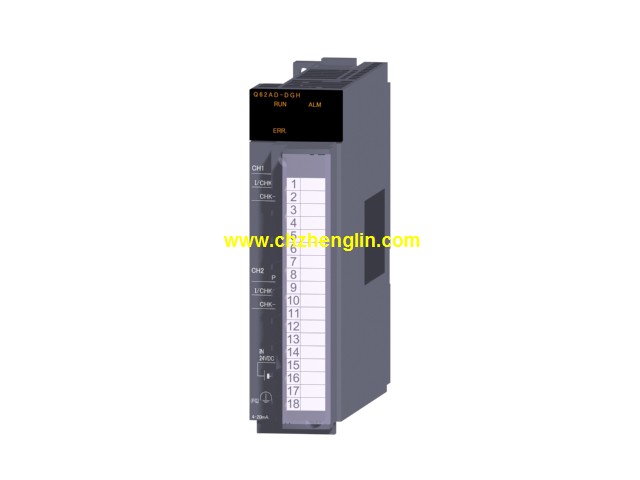

三菱Q62AD-DGH產品信息及技術參數：
品牌: 三菱
產品名稱: 電流輸入模擬量模塊
型號: Q62AD-DGH
2通道。
輸入：DC4~20mA（連接二線式變送器）；DC0~20mA。
輸出（分辨率）：0~4000。0~12000。
轉換速度：10ms/通道。
40針連接器。
通道之間隔離。
向二線式變送器供電。
以智能功能拓展控制的可能性。
通道隔離型模擬量模塊在實現高隔離電壓的同時，
進一步提高了基準精度。
為使用通用可編程控制器進行過程控制提供支持。
流量計、壓力表、其它傳感器等可直接連接至模擬量輸入，
控制閥也可直接連接至模擬量輸出。
由于不需要外部隔離放大器，硬件和安裝成本得以大幅降低。
高緣強度耐壓 。
可隔離電氣干擾，例如電流和噪音等。
標準型模擬量輸入模塊。
隔離型模擬量輸入模塊。
無需外部隔離放大器。
不使用通道間隔離型模擬量模塊時。
使用了通道間隔離型模擬量模塊時。三菱Q62AD-DGH其它性能說明：
