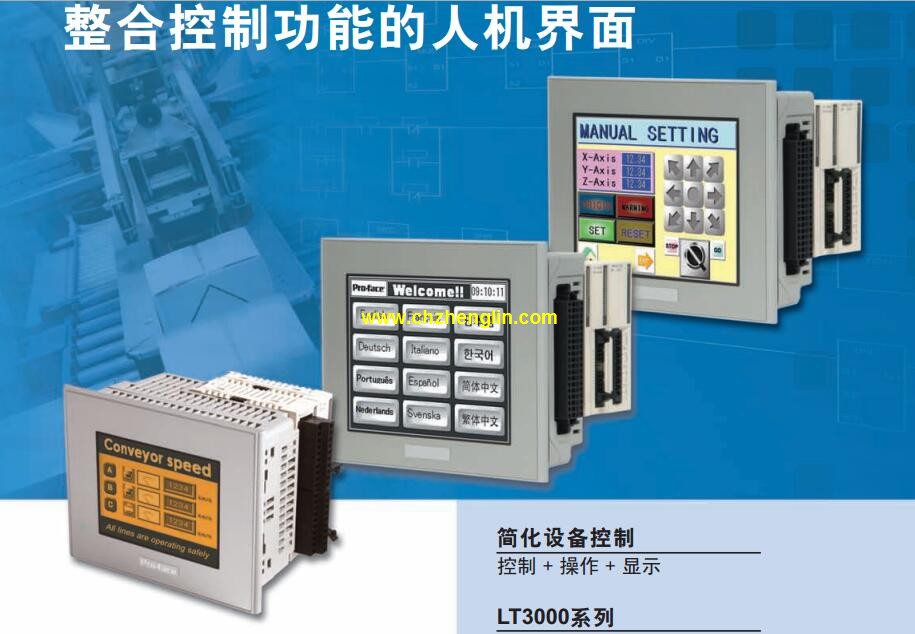

Proface LT3301-L1-D24-K說明書手冊
LT3301-L1-D24-K 選型資料選型手冊
LT3301-L1-D24-K 硬件手冊
LT3301-L1-D24-K 硬件手冊

Proface LT3301-L1-D24-K產品信息及技術參數：
品牌: Proface
產品名稱: 整合控制功能的可編程人機界面
型號: LT3301-L1-D24-K
NPN輸出型。
顯示屏尺寸：5.7英寸。
分辨率：320×240像素（QVGA）。
LCD：?jiǎn)紊?br/> 顏色：16級灰度。
以太網接口：無。
串口：1個。
CANopen接口：無。
USB(主機)：1個。
USB(設備)：無。
內置DIO輸入：16點。
內置DIO輸出：16點。
內置AIO輸入：無。
內置AIO輸出：無。
共用DIO：2點 高速計數器(帶同步輸出)脈沖輸入、脈沖輸出、PWM輸出。
專用DIO：無。
擴展模塊EX模塊：多3個。
擴展模塊CANopen模塊：63站。
控制器存儲器大小：FLASH EPROM 132KB（相當于15000步（多60000步)）。
用串口直接連接溫控器。
以前，需要在溫控制器上連接PLC。
使用5.7英寸機型(LT3000系列)，用串口連接溫控器或其他類型的控制卡，
可減少總體設備成本。用準備好的示例畫面連接外接設備。
一體式設計。
采用一體式設計，結構緊湊，
安裝時只需在面板上開出孔徑為 22mm的圓孔。
排除故障時可方便地更換顯示模塊或控制模塊。
使用遠程軟件GP-Viewer或數據采集軟件Pro-Server EX，
能輕松生產現場的人機界面畫面，或者發布生產指令和采集實時數據。
安裝靈活。
使用分體安裝電纜，可將控制模塊安裝在DIN 導軌上，
而將顯示模塊安裝在其他位置。
顯示模塊占空小，即使空間有限，也能靈活安裝。
連接各種控制設備。
Pro-face 人機界面可連接多種工業控制器，包括PLC、運動控制器、機器人等設備。
Pro-face Remote HMI。
自然連接生產線和平板電腦或智能手機。通過添加APP，
真正實現移動操作而不損失任何操作性能。
用手機直接確認故障原因，盡可能不到現場就恢復機器運行。
為滿足用戶對小型控制設備的需求，Pro-face在人機界面中集成了控制和操作功能。
簡而言之，就是將指示燈、儀表等顯示設備與開關、按鈕等操作功能整合到一臺緊湊型PLC中。
除減少接線和節省空間以外，該設計還大程度地減少了電氣部件的使用，
從而確保了較長的設備使用壽命。
該款緊湊機型配有標準I/O，且可將它們當作特殊I/O使用。
可以實現對大65kHz的高/低脈沖和大100kHz的高速計數器的控制。
強大的I/O接口不僅支持需要開關和指示燈的設備，還支持需要定位的復雜設備。
CANopen 網絡
LT4000M 支持通過CANopen 與各種遠程設備進行數據交換，便于實現經濟易用的系統設計。
可選擇標準I/O 模塊，也可在復雜應用中選擇動作或控制模塊等更的產品。
使用 GP-Pro EX 可輕松檢驗和調試工程。
GP-Pro EX 模擬是一種離線模擬功能，借助此功能，
無需連接人機界面，就可以檢驗畫面和邏輯程序的運行情況。
體積小巧。
體積雖小但顯示效果清新亮麗，能創建出內容豐富且清晰易讀的操作畫面。
整和的控制功能提供數字I/O、模擬I/O、模擬溫度輸入以及USB、串口和以太網通訊接口。

Proface LT3301-L1-D24-K其它性能說明：
