AX80E輸入模塊電壓：DC12/24V 三菱AX80E
三菱AX80E說明書手冊
AX80E 通信篇替換指南手冊
AX80E 網絡模塊篇替換指南手冊
AX80E 智能功能模塊篇替換指南手冊
AX80E 替換指南手冊
AX80E 選型資料選型手冊
AX80E UL認證
AX80E 用戶手冊

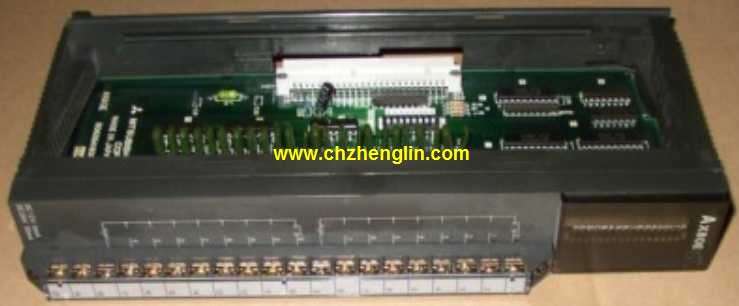

三菱AX80E產品信息及技術參數：
品牌: 三菱
產品名稱: 輸入模塊
型號: AX80E
輸入點數：16點。
電壓：DC12/24V。
電流：4/10mA。
應答時間：6ms/1ms（高速模式）。
8點/個公共端。
負極公用。
20點端子臺。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮佳的性能價格比，合理選擇PLC。
系統程序存儲器用以存放系統程序，
包括管理程序，程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。三菱AX80E其它性能說明：
