總線連接器轉換電纜包8通道。
4線式白金測溫抵(Pt100、JPt100)。
變換速度：40ms/1通道。
38點端子臺。
當開關斷開，二極管不發光，三極管不導通三菱AC100TE。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。

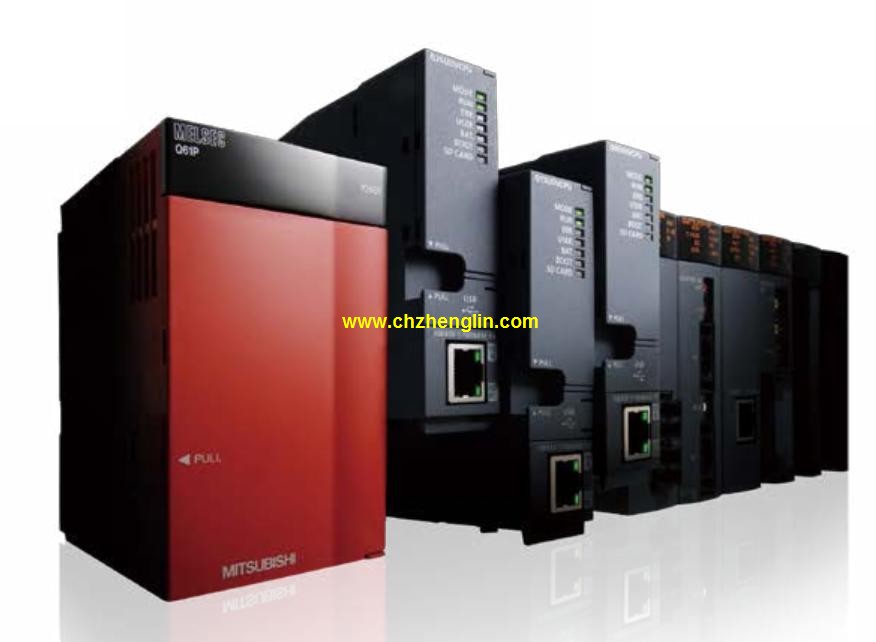

三菱PLC是三菱電機在大連生產的主力產品AC100TE
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器三菱AC100TE。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。
PLC的選型隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異三菱AC100TE。因此PLC選型時，
在滿足控制要求的前提下，
應考慮佳的性能價格比，合理選擇PLC。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。輸出類型：雙向可控硅。
輸出點數：8點三菱繼電器端子模塊電纜。
負載電壓：AC100-240。
負載電流：1A。
連接方式：端子排。
共用公共端點數：4點。
結構化文本語言是用結構化的描述文本來描述程序的一種編程語言。
它是類似于語言的一種編程語言。在大中
型的PLC系統中，常采用結構化文本來描述控制系統中各個變量的關系。
主要用于其他編程語言較難實現的用戶程序編制三菱繼電器端子模塊電纜。
結構化文本編程語言采用計算機的描述方式來描述系統中各種變量之間的各種運算關系，
完成所需的功能或操作。
大多數PLC制造商采用的結構化文本編程語言與BASIC語言、PASCAL語言或C語言等語言相類似，
但為了應用方便，在語句的表達方法及語句的種類等方面都進行了簡化三菱繼電器端子模塊電纜。
結構化文本編程語言的特點：采用語言進行編程，可以完成較復雜的控制運算，
需要有一定的計算機語言的知識和編程技巧，
對工程設計人員要求較高。直觀性和操作性較差。輸入點數：16點。
輸入電壓及電流：DC12/24V　3/7mA。
輸入應答時間：10ms。
16點/1個公共端。
正負極共用。
輸出點數：16點。
輸出電壓：DC24V/AC240V，2A/1點，4A/個公共端。
輸出應答時間：12ms。
輸出類型：繼電器輸出。
8點/1個公共端，4點/個公共端。
50點端子臺。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等AC100TE。
PLC的輸出主要考慮慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等三菱AC100TE。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
