輸出點數：32點。
電壓：DC24V/AC240V，2A/1點，5A/1個公共端。
輸出類型：繼電器輸出。
應答時間：12ms。
8點/1個公共端。

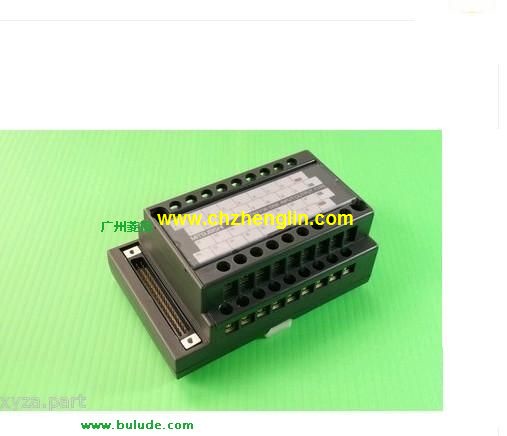

38點端子臺三菱AC05TB。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等AC05TB
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等三菱AC05TB。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程三菱AC05TB。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點三菱連接器/端子臺轉換模塊電纜。輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC12V/DC24V/0.5A。
外部連接：2線式。
彈簧夾端子臺型。
不需要進一步擰緊或用螺釘鎖緊，可減少配線工時三菱連接器/端子臺轉換模塊電纜。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可對3線式傳感器輸入進行配線。螺釘、2件式端子臺型。
電壓/電流輸出模塊。
通道數：2通道三菱連接器/端子臺轉換模塊電纜。
占用站數：2站。
站型：遠程設備站。
高可達10Mbps的高速數據傳送；
CC-LINK的發展不僅為了滿足對高速的遠程I/O的控制，
而且還為了滿足對高速的現場信息的控制。
為了實現這個目的，同以往的現場網絡系統相比較CC-LINK的傳送速度40加到10Mbps。
這樣的高速度可以在不影響機器控制速度的同時允許大量數據的通信。3C-2V/5C-2V同軸電纜。
雙重回路。
MELSECNET(Ⅱ)（主站/本地站）。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步步完善系統的功能AC05TB。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始始化的操作，
為啟動作必要的準備，避免系統發生誤動作三菱AC05TB。
初始化程序的主要內容有：對某些數據區、計數器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示等等。
