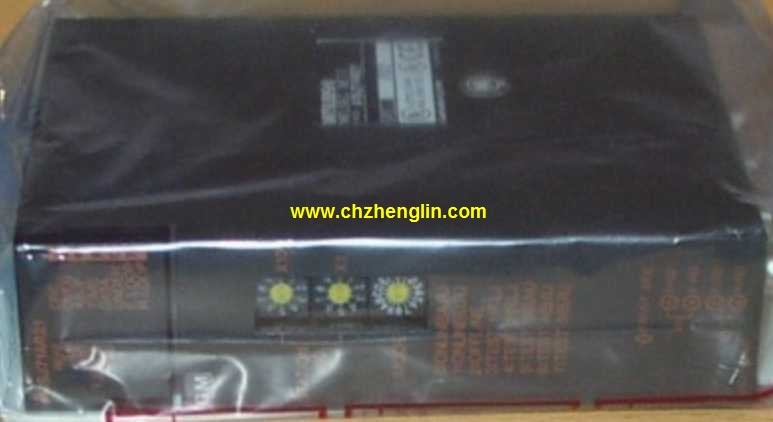

三菱A1SJ71AR21產品信息及技術參數：
品牌: 三菱
產品名稱: Melsecnet接口模塊
型號: A1SJ71AR21
PLC站間距離：500M。
電纜類型：同軸電纜。
MELSECNET接口模塊的功能是將主PLC CPU掛接在MELSECNET數據通信系統上。
只要用組件上的開關來設置，
即可確定該PLC CPU是作為主站還是就地站。
有二種模塊可供選擇用：一種是掛接光纜網絡的還有一種是掛接同軸電纜網絡的。
對于一個ANSCPU，多只可插裝一塊接口組件，A2ASCPU可插2塊。
PLC編程的推廣應用在我國得到了迅猛的發展，
它已經大量地應用在各種機械設備和生產過程的電氣控制裝置中，
各行各業也涌現出了大批應用PLC改造設備的成果。
了解PLC的工作原理，具備設計、調試和維護PLC控制系統的能力，
已經成為現代工業對電氣技術人員和工科學生的基本要求。
指令表編程語言是與匯編語言類似的一種助記符編程語言，
和匯編語言一樣由操作碼和操作數組成。
在無計算機的情況下，適合采用PLC手持編程器對用戶程序進行編制。
同時，指令表編程語言與梯形圖編程語言圖一一對應，
在PLC編程軟件下可以相互轉換。圖3就是與圖2PLC梯形圖對應的指令表。
指令表表編程語言的特點是：采用助記符來表示操作功能，
具有容易記憶，便于掌握；
在手持編程器的鍵盤上采用助記符表示，便于操作，可在無計算機的場合進行編程設計;
與梯形圖有一一對應關系。其特點與梯形圖語言基本一致。三菱A1SJ71AR21其它性能說明：
