RS-422 1通道.。
通信速度：500kbps。
連接點數：512點(設置開關)/3584點(上位控制器)。
如何確定三菱plc的輸入/輸出設備。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，

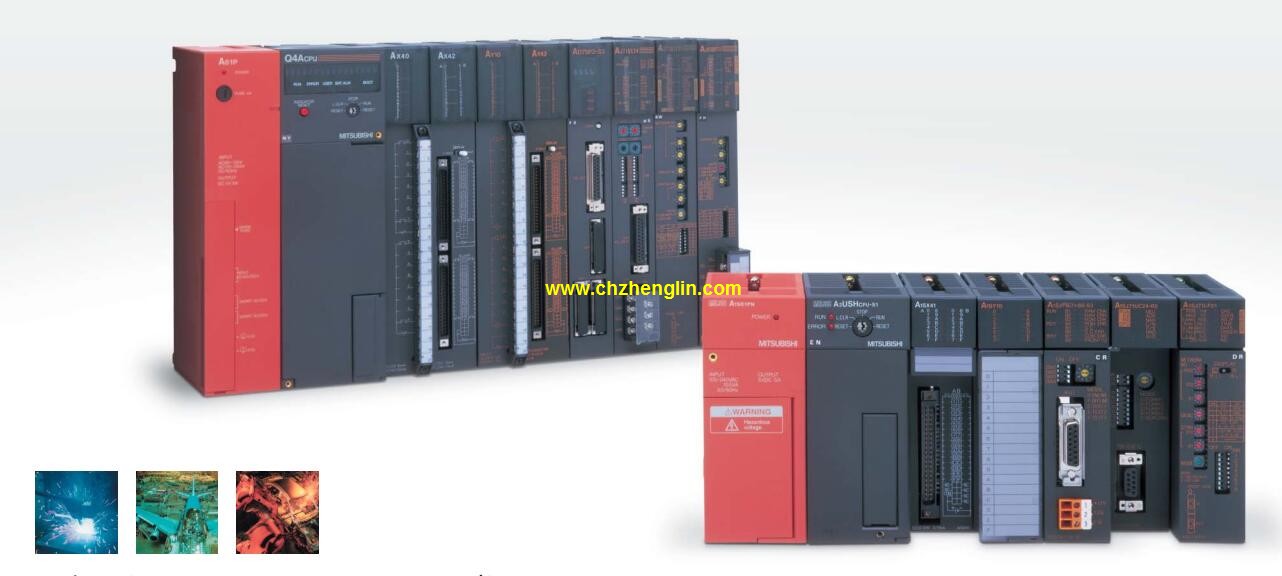

以確定PLC的I/O點數三菱A0J2HCPU-DC24A0J2HCPU-DC24
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，
確定控制方案，擬定設計任務書。電纜長1m；用于A6TE2-16SRN。多軸定位控制器。
程序容量：大60K步三菱A0J2HCPU-DC24。
輸入輸出點數：1920點。
指令執行所需的時間和用戶程序的長短、指令的種類和CPU執行速度是有很大關系，
一般來說，一個掃描的過程中，故障診斷時間，
通信時間，輸入采樣和輸出刷新所占的時間較少，
執行的時間是占了大部分。
光電耦合器由兩個發光二極度管和光電三極管組成。
發光二級管：在光電耦合器的輸入端加上變化的電信號，
發光二極管就產生與輸入信號變化規律相同的光信號三菱A0J2HCPU-DC24。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號三菱CPU單元。
光電三級管：在光信號的照射下導通，導通程度與光信號的強弱有關。
在光電耦合器的線性工作區內，輸出信號與輸入信號有線性關系。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字三菱CPU單元。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。SI/QSI/H-PCF/寬H-PCF光電纜雙環PC之間網絡(控制站/普通站)/遠程I/O網絡(遠程主站)三菱CPU單元。帶外部供電功能。
開關量控制的目的是，
根據開關量的當前輸入組合與歷史的輸入順序，
使PLC產生相應的開關量輸出，
以使系統能按一定的順序工作。
所以，有時也稱其為順序控制。
而順序控制又分為手動、半自動或自動。
而采用的控制原則有分散、集中與混合控制三種。
指令執行所需的時間和用戶程序的長短、指令的種類和CPU執行速度是有很大關系，
一般來說，一個掃描的過程中，故障診斷時間，
通信時間，輸入采樣和輸出刷新所占的時間較少，
執行的時間是占了大部分。
PLC的響應時間間是指PLC外部輸出信號的改變時刻起止由它控制的有關外部輸出信號變化的的時刻之間的間隔，
稱為滯后時間，這個是由輸入電路時間常數，
輸出電路的時間常數，用戶語句的安排和指令的使用，
plc的循環掃描方式及PLC對I/O的刷新方式等部分組成三菱A0J2HCPU-DC24A0J2HCPU-DC24。
這個現象稱為I/O延遲時間效應。
