輸入點：4點輸入。
信號范圍選擇：每個輸入單獨設定。
I/O類型：R、S、K、J、T、L、B。
轉換速度分辨率：250ms/4點輸入。

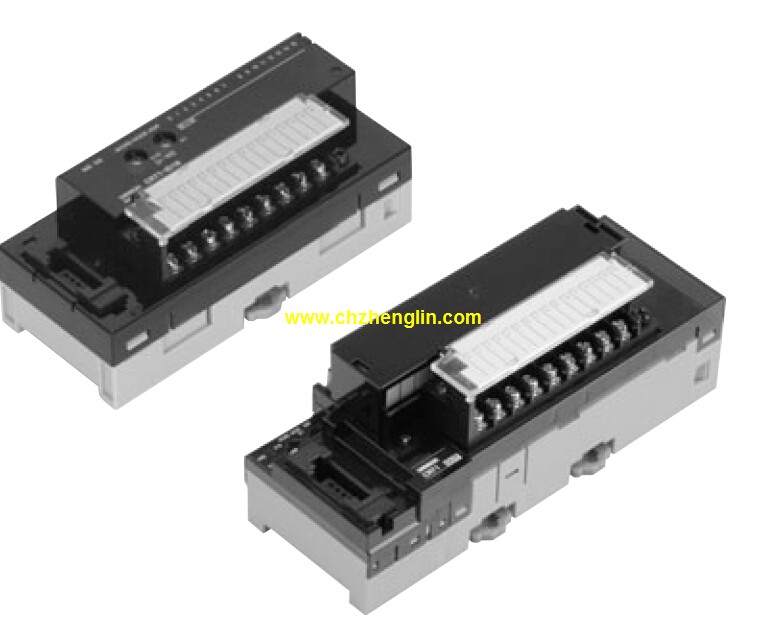

外部連接：可拆卸端子塊歐姆龍CRT1-ID32SH-1。
輸入通道之間相互緣， 因此可防止熱電偶輸入之間形成多余的回路。。
過程值報警（HH、H、L、LL）。
頂部/底部/山谷保持（僅CS1W-PTS11/PTS12）CRT1-ID32SH-1輸入：-。
輸出：32點。
輸入輸出規格：晶體管(源型)。
高可靠性是電氣控制設備的關鍵性能。
PLC由于采用現代大規模集成電路技術，
采用嚴格的生產工藝制造，
內部電路采取了先進的抗干擾技術，具有很高的可靠性歐姆龍CRT1-ID32SH-1。
一些使用冗余CPU的PLC的平均無故障工作時間則更長。
從PLC的機外電路來說，使用PLC構成控制系統，
和同等規模的繼電接觸器系統相比，
電氣接線及開關接點已減少到數百甚至數千分之一，
故障也就大大降低。此外，PLC帶有硬件故障自我檢測功能，
出現故障時可及時發出警報信息歐姆龍CRT1-ID32SH-1。在應用軟件中，
應用者還可以編入外圍器件的故障自診斷程序，
使系統中除PLC以外的電路及設備也獲得故障自診斷保護。
這樣，整個系統具有極高的可靠性也就不奇怪了。單元計算機連接電纜。
PLC控制器可以用于圓周運動或直線運動的控制。
從控制機構配置來說，
早期直接用于開關量I/O模塊連接位置傳感器和執行機構，
現在一般使用專用的運動控制模塊歐姆龍e-CON連接器輸入從站模塊。
如可驅動步進電機或伺服電機的單軸或多軸位置控制模塊。
上各主要PLC控制器生產廠家的產品幾乎都有運動控制功能，
廣泛用于各種機械、機床、機器人、電梯等場合。控制方法/控制輸出接口：脈沖串集電極開路輸出、脈沖計數器功能歐姆龍e-CON連接器輸入從站模塊。
控制軸數：2軸。
已分配的單元數編號：2。
電流消耗(A)：0.27。
通過高速控制提高生產率。
獲得更快的脈沖輸出啟動時間。
脈沖輸出從CPU單元發送指令后0.1ms立即啟動。
脈沖輸出高達4Mpps，可兼容線性電機和直接驅動器電機歐姆龍e-CON連接器輸入從站模塊。
這樣，可以實現高分辨率和高速度。
具備單元同步和更高速度的運動控制功能
具備2或4軸以及集電極開路輸出或線性驅動器輸出的型號。
CJ1W-NC214/NC414具備集電極開路輸出，CJ1W-NC234/NC434線性驅動器輸出。
控制2或4軸。
可以實現伺服電機和脈沖電機以及線性電機和直接驅動器
電機的高速、高分辨率位置控制。
通過高速控制提高生產率
獲得更快的脈沖輸出啟動時間。脈沖輸出從CPU單元發送指令后0.1ms立即啟動。
（先前型號在2ms內啟動脈沖輸出。有關條件和其它詳情，請參見操作手冊。）
脈沖輸出高達4Mpps，可兼容線性電機和直接驅動器電機。這樣，可以實現高分辨率和高速度。
使用更的功能增加附加值
可以使用高速總線同步CPU單元和位置控制單元之間的操作。
可以在多5個單元或20個軸之間進行同步控制。
使用電子凸能可以實現大量應用。
內置高速計數器只通過一個位置控制單元就可以在控制位置時電機的當前值。
支持OMNUCG系列和G5系列伺服電機的對編碼器，啟用對定位系統。
*這樣消除了電源中斷后重新定義原點的需求，可幫助提供額外的附加值。
從直接操作或存儲操作中選擇?？梢詫⒍噙_(dá)500個定位序列保存為每個軸存儲操作的數據。
可以為每個序列設置三個結束模式中任意一個：獨立、自動或連續，可以使用重復指令和跳動指令獲取復雜的運動控制。
線性插補、弧形插補、索引表控制、進給器控制以及MPG功能可以用于獲取這些位置控制單元的運動控制單元的功能。
大量的功能讓您可以輕松進行位置控制，包括示教、馳、齒隙補償、區域設置以及S曲線加速/減速。
降低TCO。
所有支持軟件功能集成到了CX-Programmer。結合了數據和其它CX-Programmer功能，
從設計和調試到系統實施和維護的工作效率得以提高。
線性驅動器輸出的位置控制單元生成用于線性驅動動器內部的DC5V電源CRT1-ID32SH-1。
僅提供DC24V電源，就可以進行控制，與帶帶有集電極開路輸出的單元相同歐姆龍CRT1-ID32SH-1。
準備了功能塊，為所有位置控制單元功能提供功能塊。
這可以降低梯形圖編程工作量。甚至可以使用功能塊庫輕松構建使用電子凸輪的同步應用程序。
*減速裝置運轉時不能使用對編碼器。
