輸入32點。
實現了減少配線,在兩根信號線上傳送16點I/O信息的單元。
通過一對電纜可傳送16點輸入輸出信號B7A接口單元。
作為I/O單元，不用考慮通信，

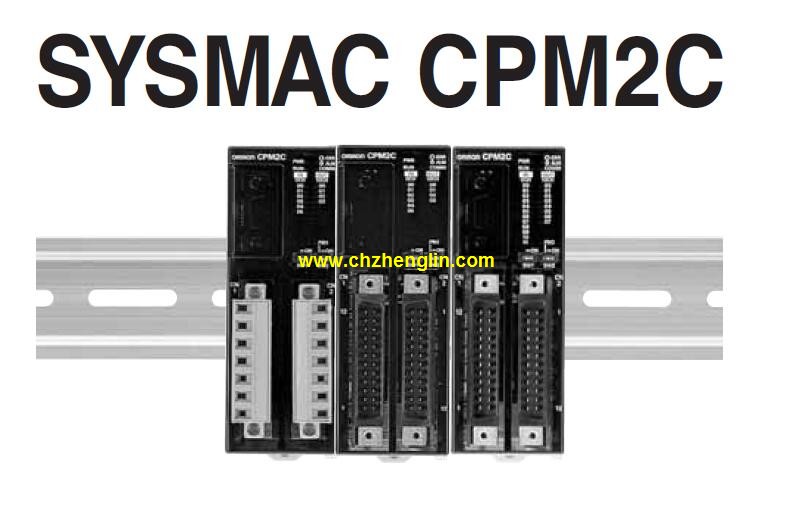

可以實現控制柜內的省布線、以及距離教遠的開關、指示燈等輸入輸出設備間的省布線化歐姆龍CPM2C-20CDT1C-D。輸入點數：16點高速輸入CPM2C-20CDT1C-D
輸入電壓：DC12～24V。
輸入電流：7mA。
外部連接：可卸端子塊。
用于高速輸入和不同應用的各種基本輸入單元。
將來自外部設備的ON/OFF信號接收到PLC系統中以更新CPU單元中的I/O存儲器。
現已提供新的高速輸入型號CJ1W-ID212和CJ1W-ID233歐姆龍CPM2C-20CDT1C-D。
這些單元可以幫助提高系統總處理能力。
提供了高速輸入型號以滿足各種應用。
ON響應時間： 15μs， OFF響應時間： 90μs。
使用DC24V、 AC100V和AC200V型號可連接具有不同輸出類型的設備。
可以將DC24V型號連接到具有NPN或PNP輸出的設備歐姆龍CPM2C-20CDT1C-D。無需選擇極性。
可以將單元中的數字過濾器設定為0～32ms以減少外部干擾的影響。
可以使用Fujitsu或MIL連接器接口。
提供了幾種端子塊轉換單元型號，從而可以方便地連接到外部設備。輸入點數：16點。
輸入電壓：DC24V。
輸入電流：7mA歐姆龍PLC。
外部連接：可拆卸端子塊。
這些裝置不支持中斷輸入 （即用作正常I/O單元）。
在浮點十進制和字符串之間轉換。
新CS1可將浮點十進制(實數)轉換為字符串(ASCII)，
以供顯示在PT(操作員界面)中。
這此數據可作為字符串顯示元索顯示在PT上。
新CS1可將通過串行通信從測量設備讀取的ASCII字符串轉換為適用于數據處理的浮點十進制數據歐姆龍PLC。主站功能大4,800點/主站控制。
遠程I/O通信主站。
信息通信（接收命令）。
根據現場條件，選擇線纜傳輸型或光纜傳輸型。
在CPU外設置遠程I/O從站單元時，需使用遠程I/O主單元，
傳輸終端應使用線纜傳輸上單元?dú)W姆龍PLC。
CPU或擴展I/O單元可連接總共2個線纜傳輸或光纜傳輸遠程I/O主站單元。
安裝I/O從站單元的底板應選用C200H-BC101-V2/BC081-V2/BC051-V2/BC031-V2。
在二個上站單元卜多可連接5個遠程I/O從站單元。
在一個光纜傳輸系統中，除了遠程I/O從站單元外，
還可連接多64個(32字512點)光纜傳輸1/O單元或I/O鏈接單元。
在一個線纜傳輸系統中，除了遠程I/O從站單元外，
還可連接多32個(32字512點)I/O終端，可編程終端，或閥接線塊。
遠程I/O從站單元可與C500或C1000遠程I/O主站單元相連接。(在從站單元上需要設定)
當從站機架上安裝高密度I/O單元時，要選C200H-RM001-PV1或C200H-RM201遠程I/O主站單元，
不能使用C200H-RM001-R單元。
遠程I/O從站單元可連接二個C200HX/HG/HE擴展I/O機架包括在可使用單元數量中(多5個單元)。
高密度I/O單元和中斷單元不能與遠程I/O從站單元連用。
注：遠程I/O主站單元不能與CompoBus/ D(設備網)主站單元連用。
Controller Link單元可以實現大容量且靈活的數據鏈接、大容量數據的收發信的信息功能。
同時，采用雙絞線布線，使得通信系統的構筑更經濟。
Controller link單元以低成本實現大容員數據的處理。
在SYSMAC同類產品之間或SYSMAC計算機之間實現靈活的數據鏈接
Controller Link的特點:
大容量、靈活方便、的數據鏈接功能。
每1節點的:發送數據鏈接通道數：大1000CH，
發送接收數據鏈接通道數:大800CH(PC的場合)、
大32000CH(工廠計算機)。
可選擇簡單的“自動設定”與能自由改變區域尺寸的任意設定”。
能夠收發大量數據的信息服務功能。
由信息服務功能，大可收發2012位(包含F(xiàn)FINS標題)的數據CPM2C-20CDT1C-D。在收發時，大員的數據無須分割。
使用雙絞線線電纜排線方便，成本低歐姆龍CPM2C-20CDT1C-D。
雙絞線電纜。與同軸電纜和光纜相比、其有加工、維修方便與成本低的優點。
但須使用電纜。
在網絡l絡端內內藏必要的終端電阻 ,只齋作開處的設定。
可實行個人計算機與PC間的通信。
