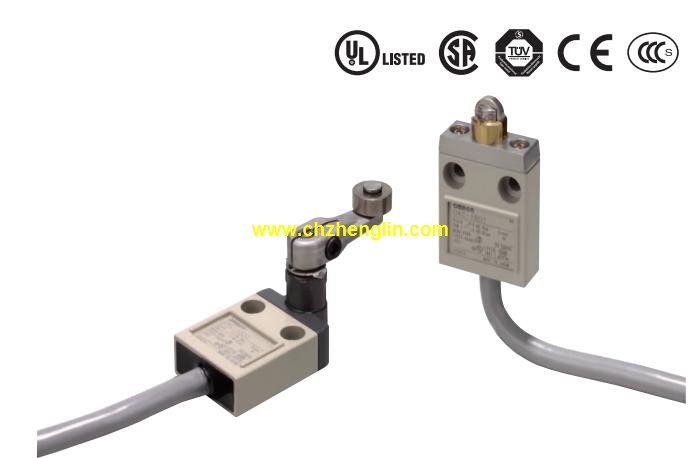

D4C-3433產品特點及功能介紹：
種類：3接點及MBB接點開關（帶強制斷開構造）。
傳動桿：單側懸臂滾珠型（水平）。
導管尺寸：單導管型，M20。
內置開關構造：1NC/1NO MBB接點（慢動型）。
廣受好評的安全限位開關可以提供全系列符合國際標準的產品。
產品包含帶有1NC/1NO、2NC、2NC/1NO和3NC接點形式的型號。
（還可以提供MBB接點慢動型D4C-3433）
另外可提供M12連接型，更加節省勞動力，更換更方便。
標準的鍍金接點保證了接觸的高可靠性。
可用于標準負載及微小負載。種類：安全限位開關 （帶強制斷開動作裝置）。
傳動桿：滾珠擺桿型（樹脂擺桿，樹脂滾珠）。
導管尺寸：單導管型，M20。
內置開關：2NC（慢動型）。
手動復位型系列產品全新上市。
原有的接點形式1NC/1NO及2NC的基礎上增加了2NC/1NO及3NC接點的三接點型。
M12連接型，更加節省勞動力，更換更方便。
標準化的鍍金接點保證了接觸的高可靠性。
可用于標準負載及 微小負載。帶有外部杠桿的可靠的基本開關
可使用0.1A,6A,11A,16A和21A型號，
所有型號都具有自潔式連接。
可使用外部或內部的定制杠桿，
以及外部杠桿的2個固定位。
符合EN61058-1和UL1054。
型號構成：
D3V-□□□□-□□□-□-□
①②③④ ⑤⑥⑦ ⑧ ⑨
①額定值
21: AC250V 20(4)A
16: AC250V 16(3)A
11: AC250V 11(3)A
6: AC250V 6(2)A
01: AC125V 0.1A
②接點間隔
無標記： 1mm(F Gap)
G ： 0.5mm(G Gap)
③驅動桿
無標記: 針狀按鈕型
1: 短擺桿型
2: 擺桿型
3: 長擺桿型
4: R型擺桿型
5: 滾珠短擺桿型
6: 滾珠擺桿型
④傳感器的安裝位置
無標記: 內部安裝，按鈕開關離基準位置遠
M: 外部安裝，按鈕開關離基準位置遠
K: 外部安裝，按鈕開關離基準位置近
⑤接觸規格
1: SP DT
2: SP ST-NC
3: SP ST-NO
⑥端子規格
A: 焊接端子
C2: #187型端子
C: #250型端子
⑦動作力(OF)大
5: 1.96 N
4A: 1.23 N
4: 0.98 N
3: 0.49 N
2: 0.25 N
注.數值都是針狀按鈕型的數值。
⑧取安裝孔尺寸
無標記： 3.1mm
K: 2.9mm
⑨特別代碼
無標記： 標準
H: 高溫(125℃)
E: 特殊額定值:21(8) A頭部材質：塑料。
釋放鑰匙位置：底部。
釋放鑰匙類型：標準（樹脂）。
線圈電壓/指示燈：螺線管：DC24V，橙色LED：AC/DC10～115V。
鎖定/釋放方式：電磁鎖定機械釋放。
接點結構（門開合檢測開關＋鎖定開關接點）（慢動型）強制斷開NC接點認證：3NC+11NC/1NO。
導管口：M20。
多接點小型電磁鎖定安全門開關品種豐富、銷量。
可選擇操作鑰匙匙的插入方向和可調節安裝確保安裝的靈活性。
備有多接點結構型內置開關。
鑰匙鎖定力為1300N以上。
可用于一般負載或微小負載。
產品陣容中新增M20導管尺寸型號。
IP67保護結構。
多種金屬頭部可選。
D4C-3433操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=D4C-3433&select=5
