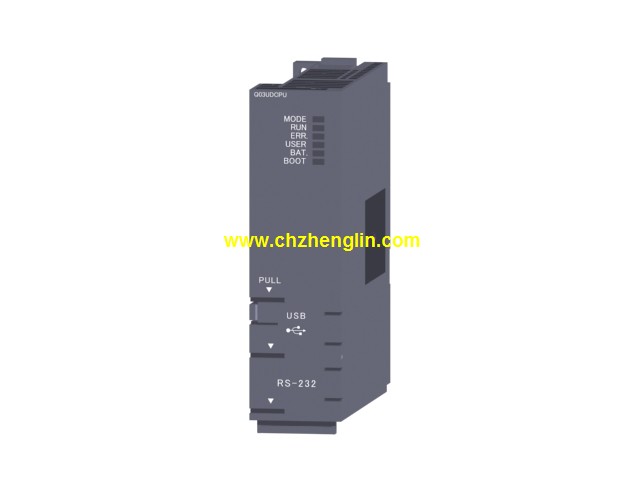

Q03UDCPU產品特點及功能介紹：
8槽。
主基板需要配CPU和電源。
雙電源模的電源冗余系統。
需要1個電源模塊。
用于安裝Q系列模塊。
與應用目的和用途相匹配的佳網絡，
實現各分層系統間的無縫通信。
通過網絡化加強信息通信能力。
這同樣是自動化領域面臨的大課題。
Q系列提供的網絡環境
是真正意義上的開放&無縫。
包括基于通用以太網，
實現輕松管理環境的“ CC-Link IE Control”控制器網絡，
以及在其管理下實現了高速、大容量傳輸?shù)摹?CC-Link IE Field”現場網絡Q03UDCPU
還包括日本首創、達到標準，
并獲得了SEMI認證的現場網絡“ CC-Link”，
和繼承了其設計理念的省配線網絡“ CC-Link/LT”。
而且支持傳感器網絡“ AnyWire”，
以充實的陣容靈活地整合自動化網絡的各分層。
具有卓越性能的各種模塊,
滿足從模擬量到定位的各種控制需求。
Q系列模塊產品包括種類豐富的各種I/O、模擬量和定位功能模塊。
可地滿足開關、傳感器等的輸入輸出，溫度、重量、流量和電機、驅動器的控制，
以及要求控制的定位等各行業、各領域的控制需求。
還可與CPU模塊組合使用，實現恰如其分的控制。輸入輸出點數：512點。
輸入輸出數據設備點數：8192點。
程序容量：28k。
基本命令處理速度(LD命令)：0.2μS。
指令執行所需的時間和用戶程序的長短、指令的種類和CPU執行速度是有很大關系，
一般來說，一個掃描的過程中，故障診斷時間，
通信時間，輸入采樣和輸出刷新所占的時間較少，
執行的時間是占了大部分。
光電耦合器由兩個發光二極度管和光電三極管組成。
發光二級管：在光電耦合器的輸入端加上變化的電信號，
發光二極管就產生與輸入信號變化規律相同的光信號。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
光電三級管：在光信號的照射下導通，導通程度與光信號的強弱有關。
在光電耦合器的線性工作區內，輸出信號與輸入信號有線性關系。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
程序容量：28K步。
輸入輸出點數：1096點。
輸入輸出元件數：8192點。
支持RS232。
CPU模塊擴展標準RAM（大8MB）。
可與SD存儲卡同時使用。
可連連續訪問文件寄存器。
高速處理，生產時間縮短，更好的性能。
隨著應用程序變得更大更復雜，縮短系統運運行周期時間是非常必要的。
通過高的基本運算處理速度1.9ns，可縮短運行周期。
除了可以實現以往與單片機控制相聯系的高速控制以外，
還可通過減少總掃描時間，提高系統性能，
防止任何可能出現的性能偏差。
Q03UDCPU操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=Q03UDCPU&select=5
