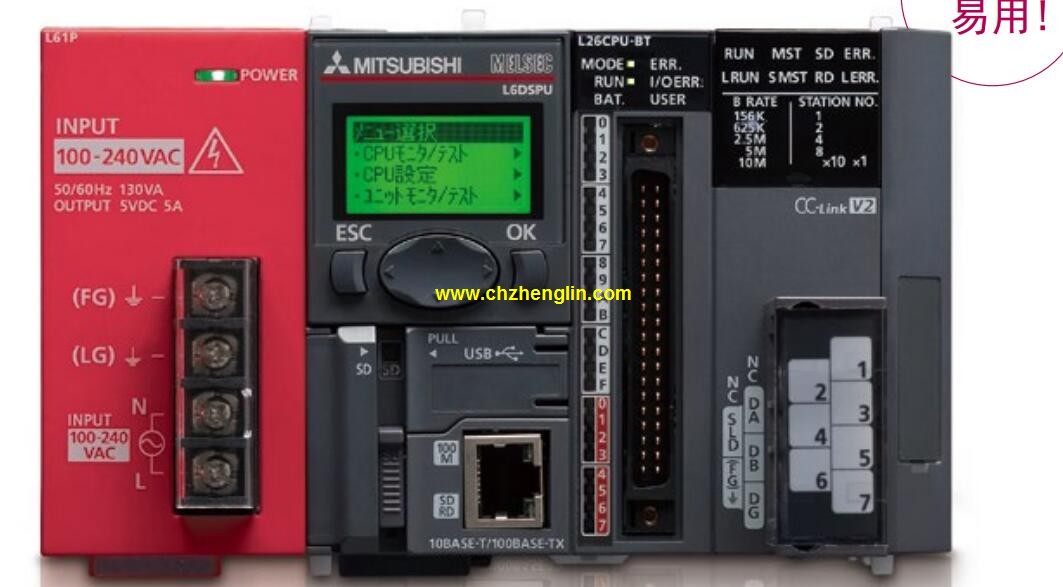

L61P-CM產品特點及功能介紹：
DC5V內部消耗電流：0.08A。
重量：0.13kg。
1．現場輸入接口模塊由光耦合模塊和微機的輸入接口模塊，
作用是可編程邏輯控制器與現場控制的接口界面的輸入通道。
2．現場輸出接口模塊由輸出數據寄存器、選通模塊和中斷請求模塊集成，
作用可編程邏輯控制器通過現場輸出接口模塊向現場的執行部件輸出相應的控制信號L61P-CM輸出點數：16點。
輸出形式：雙向可控硅輸出。
額定輸出電壓：AC100?240V。
大負載電流：0.6A/1點。
公共端方式：16點/公共端。
輸入輸出占用點數：16點（I/O分配：輸出16點）。
外部配線連接方式：18點端子排。
1、開關量采集和開關控制與RS-485總線相互完全隔離，與整個系統隔離。
2、電源線有防反接功能，一旦接錯電源線，
會自動切斷電源，保護整個模塊不被損毀。
帶有過壓保護功能，當電壓過高，自動斷開，
保護整個模塊不被損毀。
3、RS-485接口具有600W防雷防浪涌保護功能，帶有3000V光電隔離。
4、采用Modbus協議，通用性好，可以很方便的與其他系統對接，
客戶也可以依據自己個性需求，定制相關協議，方便靈活。
5、通信線路采用RS-485總線，支持多個模塊并聯使用，
便于擴充系統，可擴展性好。輸出點數：32點。
輸出形式：源型。
額定輸出電壓：DC12?24V。
大負載電流：0.1A/1點。
保護功能：有。
公共端方式：32點/公共端。
輸入輸出占用點數：32點（I/O分配：輸出32點）。
外部配線連接方式：40針連接器。
開關量輸入輸出模塊是一款能夠?qū)㈤_關量信號采集輸入/控制輸出的設備，
通常也稱為數字量I/O模塊。
通過RS-485總線將開關量信號采集至計算機或者計算機發送相關指令通過模塊控制開關的相關狀態，
還可以通過RS-485總線進行成對通信，
遠程控制開關的相關狀態。
通信協議為標準Modbus協議或者定制之相關協議。輸出點數：8點（所有點獨立）。
額定輸出電壓：DC24V/AC240V。
額定開閉電流：2A/1點。
公共端方式：無公共端（所有點獨立觸點）。
輸入輸出占用點數：16點（I/O分配：輸出16點）。
外部配線連接方式：18點端子排。
開關量輸入輸出模塊是一款能夠?qū)㈤_關量信號采集輸入/控制輸出的設備，
通常也稱為數字量I/O模塊。
通過RS-485總線將開關量信號采集至計算機或者計算機發送相關指令通過模塊控制開關的相關狀態，
還可以通過RS-485總線進行成對通信，
遠程控制開關的相關狀態。
通信協議為標準Modbus協議或者定制之相關協議。輸入點數：32點。
輸入電壓：DC24V。
輸入公共端方式：32點/公共端。
輸出形式：晶體管輸出（源型）。
輸出點數：32點。
額定輸出電壓：DC12?24V。
大負載電流：0.1A/1點。
保護功能：有
輸出公共端方式：32點/公共端。
輸入輸出占用點數：32點（I/O分配：輸入輸出混合32點）。
外部配線連接方式：40針連接器兩個。
1、開關量采集和開關控制與RS-485總線相互完全隔離，與整個系統隔離。
2、電源線有防反接功能，一旦接錯電源線，
會自動切斷電源，保護整個模塊不被損毀。
帶有過壓保護功能，當電壓過高，自動斷開，
保護整整個模塊不被損毀。
3、RS-485接口具有600W防雷防浪涌保護功能，帶有3000V光電隔離。
44、采用Modbus協議，通用性好，可以很方便的與其他系統對接，
客戶也可以依據自己個性需求，定制相關協議，方便靈活。
5、通信線路采用RS-485總線，支持多個模塊并聯使用，
便于擴充系統，可擴展性好。
L61P-CM操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=L61P-CM&select=5
