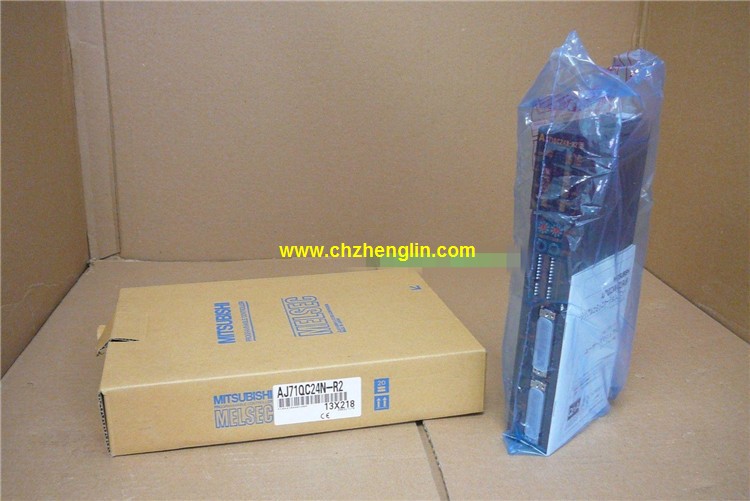

AJ71QC24N-R2產品特點及功能介紹：
I/O槽：8槽。
可否安裝電源組件：是。
外形尺寸：420*130。
共有兩種類型的擴展底板，
一種可插入電源模塊，另一種則沒有。
選擇何類型的基板取決于總的DC5V電流消耗和CPU主基板上的電源供應。
如果總需求低于電源輸出，無需另加電源，
那么可以選擇較經濟的擴展基板。
CPU主基板的兩端都有擴展接口，可用擴展電纜連AJ71QC24N-R2電纜長度：0.7米
擴展電纜于連接CPU主基板和擴展基板，
按型號可提供不同的電纜長度，
如果需要連接AnN型擴展基板則需要，
選用A1SC05NB（A1SC07NB）電纜。MELSECNET/10。
Inter-PC 光纖回路。輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：0.2ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC24V/0.1A。
外部連接：1線式/1線式。
快速連接器型。
通過快速連接器簡單配線。
可沿6方向安裝。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。輸入輸出點數：512點。
輸入輸出數據設備點數：512點。
程序容量：14k。
基本命令處理速度(LD命令)：0.20μs。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。輸入類型：直流漏型。
輸入點數：32點。
輸入電壓：DC12/24。
輸入電流：3/7mA。
輸出類型：晶體管漏型。
輸出點數：32點。
共用公共端點數：32點。
PLC是由繼電控制引入微處理技術后發展而來的，
可方便及可靠地用于開關量控制。
由于模擬量可轉換成數字量，數字量只是多位的開關量，
故經轉換后的模擬量，PLC也完全可以可靠的進行處理控制。
由于連續的生產過程常有模擬量，所以模擬量控制有時也稱過程控制。
模擬量多是非電量，而PLC只能處理數字量、電量。
所有要實現它們之間的轉換要有傳感器，把模擬量轉換成數電量。
如果這一電量不是標準的，還要經過變送器，
把非標準的電量變成標準的電信號，如如4-20mA、1-5V、0-10V等等。
同時還要有模擬量輸入單元(A/D)，
把這些標準的電信號號變換成數字信號，
模擬量輸出單元(D/A)，以把PLC處理后的數字量變換成模擬量--標準的電信號。
所以標準電信號、數字量之間的轉換就要用到各種運算。
這就需要搞清楚模擬量單元的分辨率以及標準的電信號。
AJ71QC24N-R2操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AJ71QC24N-R2&select=5
