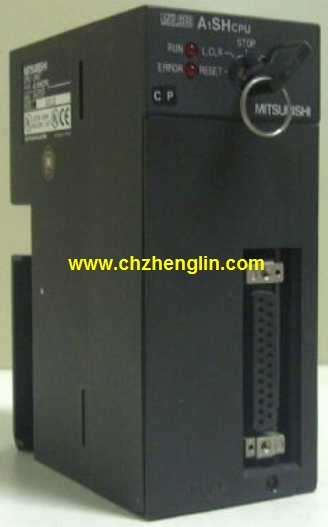

A1SHCPU產品特點及功能介紹：
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。輸出點數：16點。
輸出電壓及電流：DC12/24V。
輸出響應時間：2msA1SHCPU
16點/1個公共端。
輸出形式：晶體管輸出，漏型。
40點端子臺。
三菱PLC保護和連鎖程序。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮。
它可以避免由于操作而引起的控制邏輯混亂。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始化的操作，
為啟動作必要的準備，避免系統發生誤動作。
初始化程序的主要內容有：對某些數據區、計數器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示等等。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。5插槽。
要安裝電源。
用于QnA/A系列。
開關量控制的目的是，
根據開關量的當前輸入組合與歷史的輸入順序，
使PLC產生相應的開關量輸出，
以使系統能按一定的順序工作。
所以，有時也稱其為順序控制。
而順序控制又分為手動、半自動或自動。
而采用的控制原則有分散、集中與混合控制三種。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
系統程序存儲器用以存放系統程序，
包括管理程序，程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。脈沖輸入：DC輸入。
預設輸入：DC輸入。
計數范圍：0~16777215。
占用站數：4站。
站型：遠程設備站。
主站/本地站的組態，
與其它一些現場網絡不同的CC-Link除了能進行主站與遠程站的配置還能進行主站與本地站的配置。
一臺本地PLC能與主站PLC及其它遠程工作站進行通信。SI/QSI/H-PCF/寬范圍H-PCF光纖電纜。
雙重環路。
PC間網絡（管理站/通常站）/ 遠程I/O網絡（遠程控制站）。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行。

設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。
