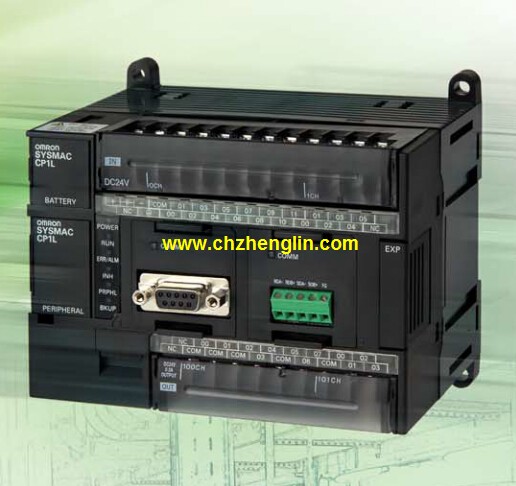

CP1L-EL20DR-D產品特點及功能介紹：
改良性，內置雙端口。
電源規格：DC24V。
輸入點數：24點。
輸出點數：16點。
輸出型：晶體管(源型)。
程序容量：8K步。
數據存儲容量：8K字。
使下一個輸入的接點、線圈、操作數的地址遞增1并作為默認值顯示，
因而可輕松輸入連續地址。
自動插入連接線的功能可在光標位置自動生成所需的連接線。
即使光標位于其它指令上，增加指令時也會自動空出該指令的空位CP1L-EL20DR-D
只需市售的USB電纜即可實現連接。
CP1E上備有外設(USB)端口。
使用市售的USB電纜即可連接計算機，
而無需USB轉換電纜或特種電纜，
從而簡化了連接并降低了電纜成本。輸出64點。
B7A是指將16點的信號通過2線或3線的VCTF電纜（長500m）進行傳送的省布線用1對1傳送路線。
CJ系列B7A接口單元CJ1W-B7A。
它通過一對電纜線傳送每個字16個點的I/O信號。
簡易的和少的配線作業，
B7A接口單元和B7A鏈接終端的使用方法與標準基本I/O單元和I/O終端相同，無需擔心通信。
該特性減少了使用多個較遠傳感器或傳動器時的配線作業。
一個CJ1W-B7A單元可以傳送64個點的I/O信號。
纖巧的外形可以縮小與CJ1W-B7A相連的機器的尺寸。
它是一個基本I/O單元。無需任何復雜的設置和程序。輸出點：4點。
信號范圍：4～20mA、1～5V。
轉換速度分辨率：100ms/4點輸入。
外部連接：可拆卸端子塊。
每個單元多可輸出4個模擬量設定值。
所有輸出均緣。
輸出變化率限制。
輸出上限/下限。
輸出定標(正負32,000)。
控制輸出響應輸入（僅CS1W-PMV01）。標準型。
電源規格：AC100-240V。
輸入點數：6點。
輸出點數：4點。
輸出型：繼電器。
程序容量：2K步。
數據存儲容量：2K字。
使下一個輸入的接點、線圈、操作數的地址遞增1并作為默認值顯示，
因而可輕松輸入連續地址。
即使光標位于其它指令上，增加指令時也會自動空出該指令的空位。
脈沖輸出功能僅晶體管輸出型。
使用100kHz、2軸脈沖輸出功能實現定位控制。
高速計數器功能。
使用100kHz(單相)2軸和10kHz(單相)4軸的高速計數器功能，
即使是多軸控制，也可通過1臺設備實現。CompoBus/S I/O鏈接單元。
I/O鏈接點數：輸入8點、輸出8點。
在小型的外表下集合了有效控制機器的多彩的功能。
CPU具有繼電器輸出/晶體管輸出、端子臺鏈接器連接、時鐘功能有無等多種型號（DC電源）。
可根據現場情況選擇輸出類型、I/O點數。
另外，通用8點/10點/16點/20點/24點/32點的擴展I/O單元，
多可控制192點輸入輸出。
開關量僅有兩種相反的工作狀態，，
例如高電平和低電平，繼電器線圈的通電和斷電，
觸電的接通和斷開，PLC可以直接輸入和輸出開關量信信號。
有的PLC將開關量稱為數字量。
開關量不是通電，就是斷電，或稱為0和1，0代表通電，1代表斷電。
例如，按鈕，開關，時間繼電器，過電流壓力繼電器，
這類屬于輸入，輸出的有接觸器，繼電器，電磁閥等。
CP1L-EL20DR-D操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=CP1L-EL20DR-D&select=5
